| ＤＳ型流水検知装置の特徴 |
 本体側（警戒時及び作動時） |
|
スプリンクラー配管は、スプリンクラーヘッドで封止され、警戒圧で加圧されています。
火災が発生すると、スプリンクラーヘッドが作動し、二次側の圧力が下がります。
一次側二次側の圧力差によりジスクが上昇し、ハンガーピンが回転します。 |
|

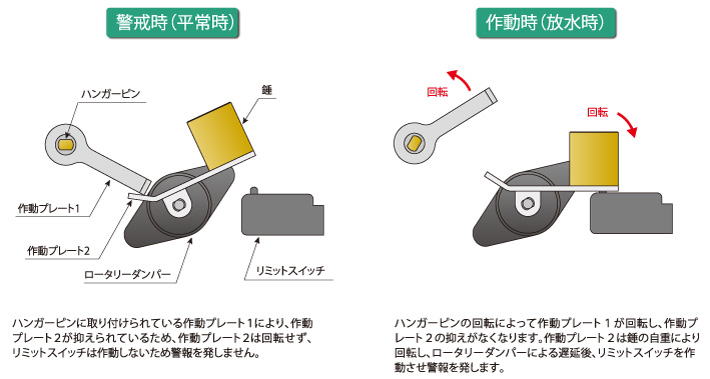

| 検知部（警戒時及び作動時） |
|
ハンガーピンに取り付けられている作動プレート１により、作動プレート２が抑えられている
ため、作動プレート２は回転せず、リミットスイッチは作動しないため警報を発しません。
ハンガーピンの回転によって作動プレート1が回転し、作動プレート2の抑えがなくなります。
作動プレート2は錘の自重により回転しロータリーダンパーによる遅延後、リミットスイッチ
を作動させ警報を発します。
|
| 軽量・コンパクトで施工性向上 |
誤報対策 |
当社従来品（１００A）と比較して質量が
９ｋｇ減、さらに面間寸法は４５ｍｍ短縮
し、配管施工性を大幅に向上。 |
作動弁型の採用により他系統からの排水に
よる誤報が発生しない構造。 |
| 高耐食性 |
警報信号の入・切スイッチ |
バルブ本体、内外面に「カチオン電着
塗装」を採用。外部環境による外面腐食、
および錆などによる内面腐食や固着から本体
を守ります。 |
施工時やメンテナンス時において、警報信号
を受信器へ出力したくない場合、スイッチ操作
により出力停止できます。また流水なしでの
作動確認も可能です。 |
|
 |
| 製品名 |
ＤＳ型流水検知装置80A |
ＤＳ型流水検知装置100A |
| 製品記号 |
DS80-50 |
DS100-50 |
最大流量
（L/min） |
1350 |
2100 |
圧力損失値
直管相当長さ（m） |
9.4 |
20.3 |
| 質量（kg） |
14 |
18 |
| 不作動流量（L/min） |
20 |
| 作動弁型 |
| 呼び圧力 |
10K |
| 使用圧力範囲 |
0.15 〜 1.4MPa |
| 取付方向 |
縦 |
| 検知流量定数 |
50・60 （併用型） |
| アラームスイッチ（ロータリーダンパー式） |
|
電圧（Ｖ） |
30 |
125 |
| 定 格 |
電流（Ａ） |
ＡＣ |
− |
0.1 |
| （抵抗負荷） |
ＤＣ |
0.1 |
− |
| 作動遅延時間 |
10 〜 30 sec |
|
|
 |
|
|
